XH-8601A+吸尘器电机整机双工作台整机自动平衡机

一、适用范围

适合于带连接器的吸尘器电机整机自动平衡。


二、技术参数

序号

项目名称

规格参数及说明

1

单面高速动平衡校正

符合ISO 1940标准,精度等级G1

2

最小可达剩余不平衡度 emar

0.3g.mm/kg

3

允许检测转子质量范围

<1kg

4

适用机壳******直径

φ50-φ115mm

5

测试转速范围

30rpm/叶片数量(约3rpm

6

适用动叶轮直径

φ38-φ95

7

转速测试方式

免记号(单点测试,对照测试)

8

不平衡量减少率URR

90%

9

生产节拍

20S(含上下料时间)

10

动平衡功能

双工作台,单面动平衡

11

驱动方式

直流驱动(客户自备)

12

电源供应(VAC/HZ

220V/50HZ

13

安全防护

半封闭式

三、设备特点

序号

设备特点

1

在生产状况下,设备连续动作8小时,整机运行平稳,节拍满足要求,无跳动,卡住、整机电控安全可靠,性能符合要求。

2

超高精度,满足G1精度要求。

3

采用激光检测头自动记录转速,免除人工划线,节省时间,人工

4

自动铁削收集系统(与设备工作同步)

5

工装夹具设计简便,便于换线,节省时间。适用于多批量生产。

6

WINDOWS系统,操作简单易学,无需太多技巧即可熟练操作。

7

双工作台设计,节省连接器通电时间,提高效率。

8

同一工装同一转速无需重复定标

9

连续测量功能

10

测量精度:≤0.3gmm/kg

11

平衡显示界面直观,直接数字显示平衡机量值和所在角度。

12

自动去重,自动复测

14

零时间切换工件

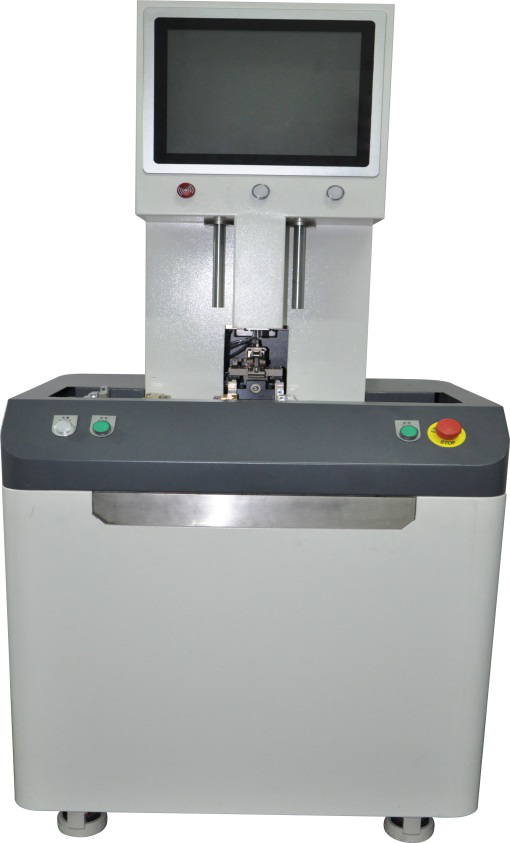

四、设备参考图片
