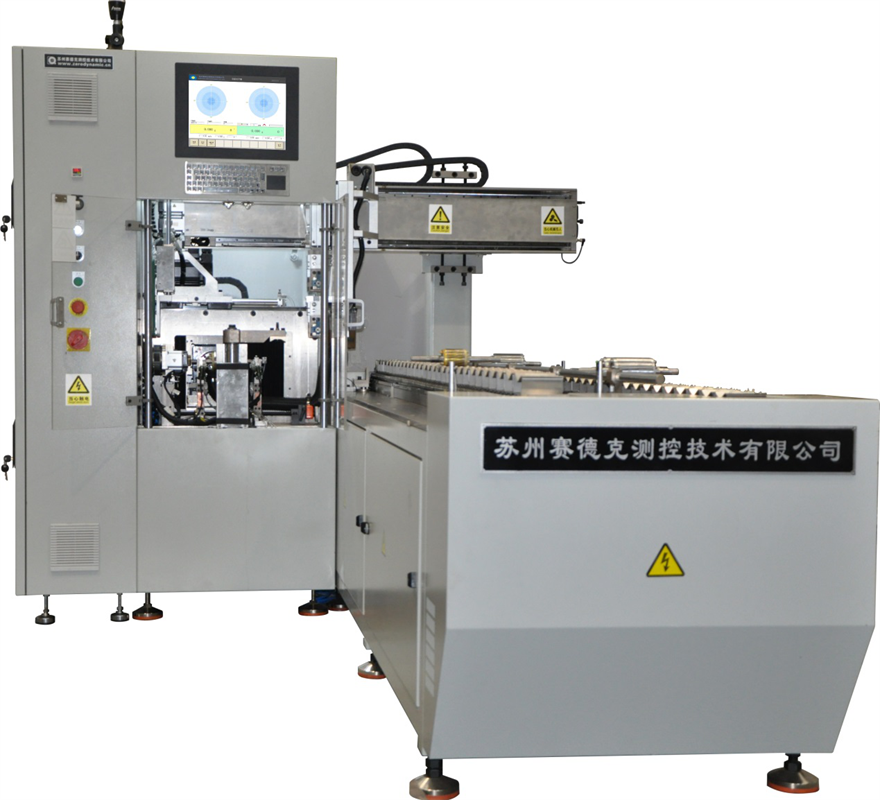

XH-8605A电机转子自动去重平衡机

一、适用范围

适合于通用电机转子做双面动平衡自动上料、检测、去重的一体机,即包括输送带自动送料、气动机械手自动抓取上下料、动平衡检测、双面自动铣削和数据存储(含初始不平衡量和允许剩余不平衡量)、合格范围判别等功能。

二、技术参数

序号

项目名称

规格参数及说明

1

允许支承转子质量范围

0.550kg

2

支承架允许支承轴径范围

Φ10~Φ40mm

3

允许转子直径范围

Φ40~Φ160mm

4

两支承点可调节范围

60450mm

5

双面高速动平衡校正

符合ISO 1940标准

6

适用铣刀直径范围

Φ6~Φ16mm

7

最小可达剩余不平衡度 emar

0.3g.mm/kg

8

不平衡量减少率URR

85%

9

平衡转速(驱动直径Φ80)

8003000r/min可调

10

驱动电机功率

0.75kw伺服

11

平衡测试机构尺寸长**

1000×800×1900mm

12

自动送料机构尺寸长**

2600×800×1540mm(气动机械手高)

三、设备特点

  1. 同一工件,同一转速无需重新定标,设置简单。

  2. 公司自行研发测试软件具有数据保存,导出打印,查询功能

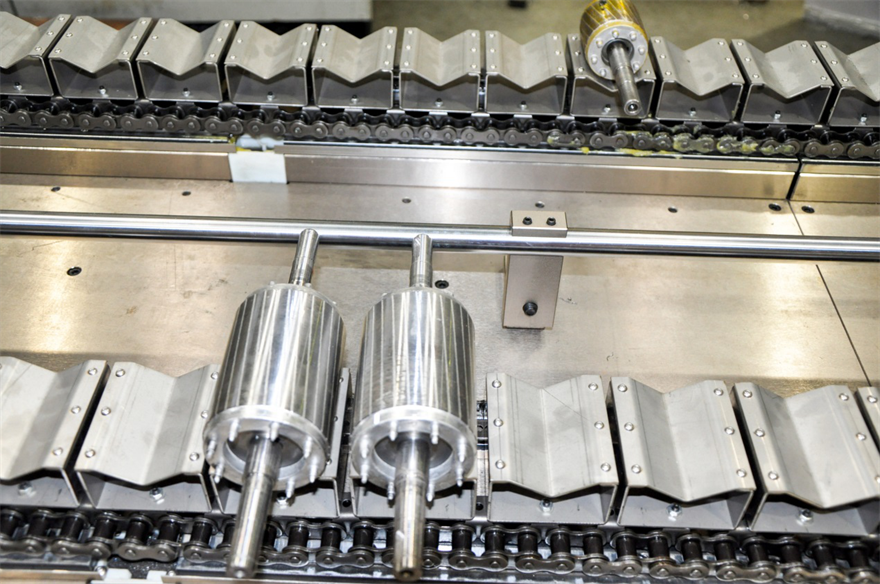

  3. 自动送料机构,节省人工及上料时间。

  4. 精度高,重复性、在线性好

  5. Windows操作系统,中文界面,简单易学

  6. 支持条形码输入,可追溯性强

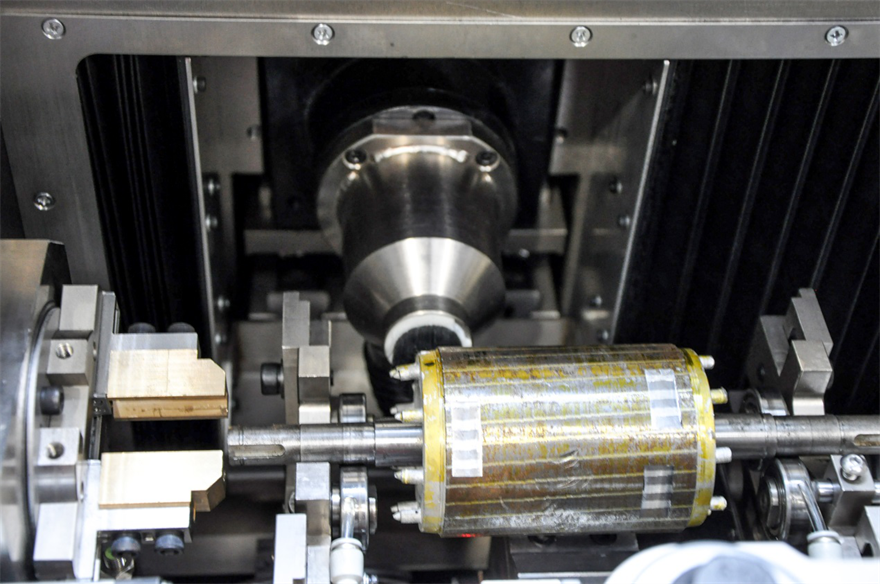

  7. 自动打孔去重,OK后取出产品。

  8. 生产节拍时间≤1min

  9. 设备自带报警提示,便于准确找到故障位置

  10. 更换钻头方便,去重机构有自动对刀功能及断刀报警功能

  11. 铁削自动收集系统
