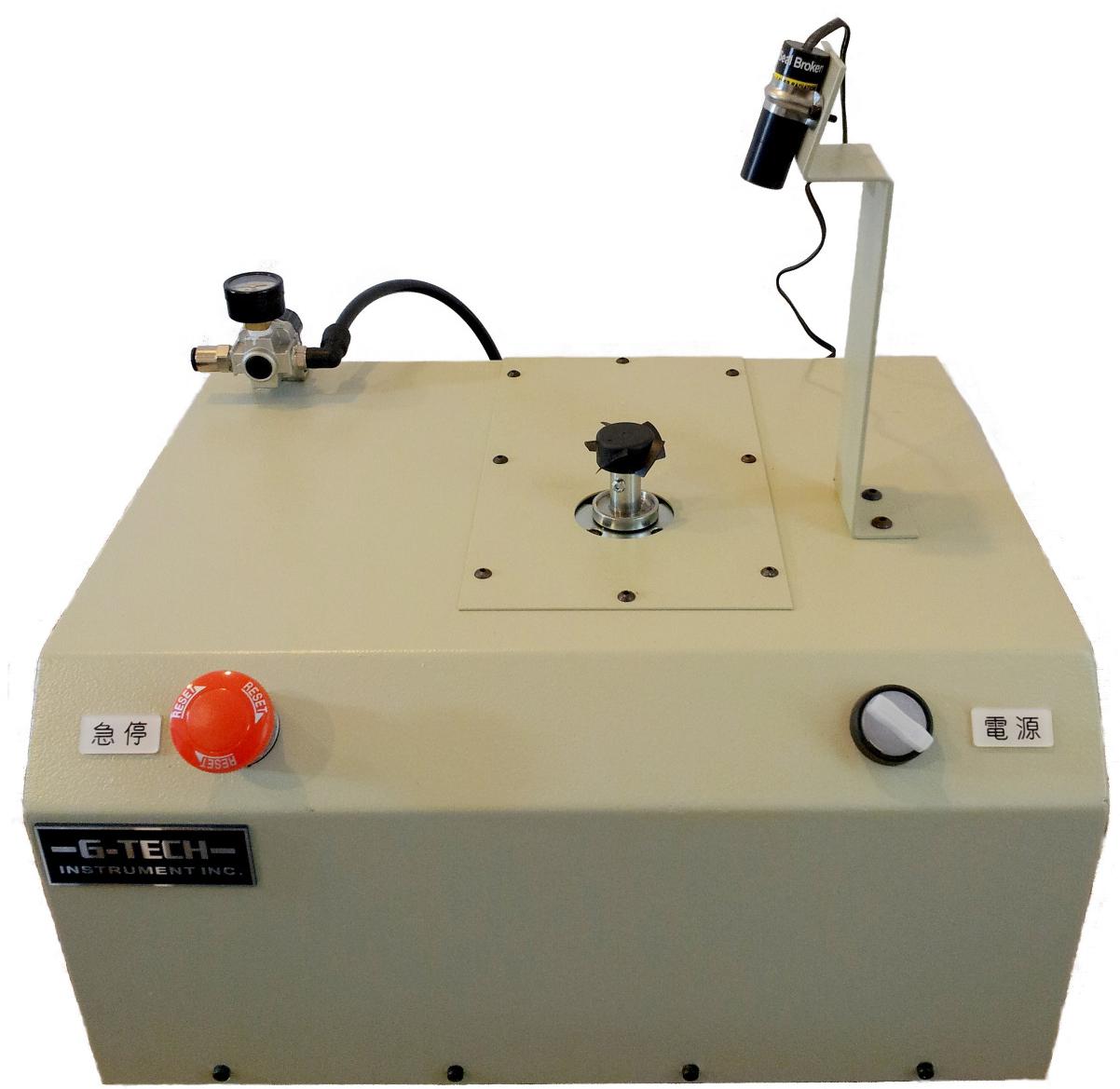

硬体功能说明                             主机正面

1. 主机:內含AC伺服马达与振动,转速感测器,可带动风扇
稳定的转动
2. 紧急停止按鈕:当按下此按钮时主轴立即停止转动,此时按启动鍵,主轴并不会转动,必须先解除
紧急停止按钮系统才能恢复正常操作
3. 电源开关:控制外部电源输入开关
4. 雷射标线器:方便使用者对准测是零点
5. 气压进气单::可接6mm气压管,气压应在3~4kg/cm^2
6.主轴与夹爪:可精密地夹持扇叶转动,进行平衡测试,测试完成后,可放松扇叶,让操作者取出扇叶,进行平衡补正



7. AC电源输入:220V单向
8. 68Pin讯号线接口:将讯号连接至电脑撷取卡中
9.USB讯号线接口:将讯号线连接至电脑USB接口
10. 主机扇热风扇
11.气动按钮接口接口



适用转子>>轴心直径1.2mm~3mm的各式扇叶

基本规格

转子质量范围(gram)2~75
转子轴心直径(mm)1.2,1.5,2,3
平衡转速(rpm)1500~6000
平衡精度ISO1940 G1.0
转子驱动方式AC伺服马达+皮带
不平衡检知加速度规
动平衡功能单面/双面/三面
动平衡计算功能ISO1940
操作界面WinXP繁体中文
机台电源(V)单向220
耗电流(A)<3
气压需求(kg/cm^2)<5
机台重量(kg)30
机台尺寸(mm)400x320x300
